Габионы на участке как подпорные стенки и декор

Габион — это сетчатый короб из металлической проволоки, заполненный камнем. Конструкция держится не за счёт жёсткости, а за счёт массы: тяжёлый наполнитель противодействует давлению грунта без бетонного фундамента и без армирования. Именно поэтому габионы десятилетиями служат на крутых склонах, берегах рек и в частных садах.

Первый задокументированный объект из габионов возведён в 1894 году на реке Рено в Италии. С тех пор конструктив не изменился — изменились материалы сетки и разнообразие применений.

Что такое габион и как он удерживает грунт

Механика проста. Заполненный камнем короб весит от 1,5 до 2,2 т/м³ в зависимости от плотности наполнителя. Эта масса создаёт гравитационное сопротивление боковому давлению грунта. Дополнительное преимущество — водопроницаемость: вода проходит сквозь пустоты между камнями, не накапливая гидростатического давления за стенкой. Именно поэтому габионным конструкциям в большинстве случаев частного строительства не нужна отдельная дренажная система.

Со временем мелкие частицы грунта заполняют пустоты между камнями, и в них прорастает растительность. Это дополнительно армирует конструкцию и увеличивает её несущую способность.

Типы габионных конструкций и где каждый применяется

Выбор типа конструкции определяет и функцию, и технологию монтажа. Четыре основных разновидности отличаются формой, размерами и областью применения.

Краткий обзор каждого:

• Коробчатые габионы — прямоугольные короба из сетки двойного кручения. Стандартные размеры: длина 1,5–4 м с шагом 1 м, ширина 1 м, высота 0,5 или 1 м. Внутренние диафрагмы жёсткости делят короб на секции. Это основной тип для подпорных стенок и декоративных конструкций на частных участках.
• Матрасы Рено — плоские изделия толщиной 0,17 / 0,23 / 0,30 м, шириной 2 м и длиной 3–6 м. Легко повторяют рельеф поверхности. Применяются как основание под коробчатые габионы, для укрепления берегов и пологих склонов.
• Цилиндрические габионы — рулонные конструкции диаметром 65–95 см и длиной 2–4 м. Не имеют диафрагм, поэтому более гибкие. Используются для берегоукрепления и в качестве фундаментных элементов.
• Армогрунтовые системы (Террамеш) — модульная система для стен значительной высоты, где горизонтальные прослойки из сетки армируют обратную засыпку.

Для подпорных стенок и декора на частном участке актуальны первые два типа. Цилиндрические и армогрунтовые — преимущественно для инженерных объектов.

Какую сетку выбрать для габиона на участке

От типа сетки зависит срок службы всей конструкции. Различают два принципиально разных варианта.

Плетёная сетка (двойное кручение) имеет шестиугольную ячейку. Каждая нить проволоки в месте пересечения обвивается вокруг соседней дважды. Благодаря этому даже при повреждении одной проволоки сетка не распускается. Это материал для несущих конструкций — подпорных стенок и берегоукрепления.

Сварная сетка имеет квадратную ячейку, проволоки соединены в местах пересечения электросваркой. Более жёсткая и удобная для самостоятельной сборки, но уязвимее к точечной нагрузке. Подходит для декоративных элементов — клумб, заборов, мебели.

Диаметр проволоки для несущих конструкций — 2,7–3,0 мм. Краевая проволока, обрамляющая панели, всегда толще. Антикоррозионное покрытие: стандартное цинкование 260–290 г/м² или Galfan (сплав цинка с алюминием) для более агрессивных условий. Для конструкций с постоянным контактом с водой — дополнительный слой ПВХ.

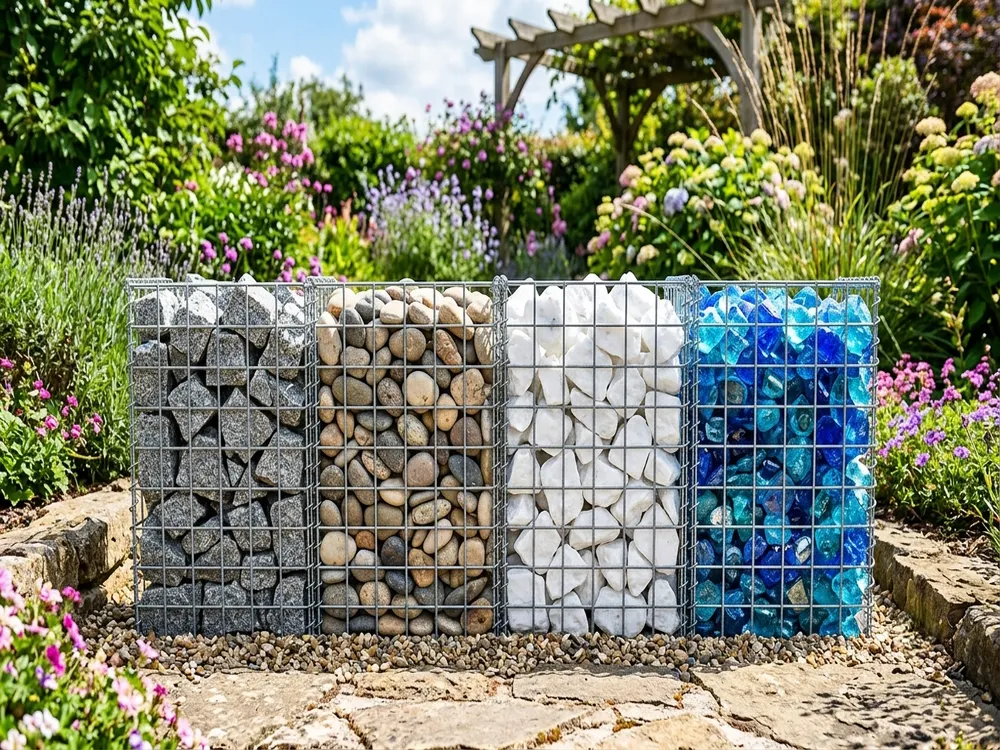

Наполнитель для габионов: камень, галька, декоративные материалы

Выбор наполнителя влияет одновременно на прочность и внешний вид. Для несущих конструкций требования регламентирует ГБН В.2.3-37641918-558:2016: удельный вес камня не менее 17,0 кН/м³, морозостойкость марки свыше 350, прочность марки 600 и выше. Материал не должен размываться водой и должен быть устойчив к выветриванию.

Ниже приведено сравнение основных наполнителей в зависимости от типа конструкции и задачи.

Главное правило: фракция наполнителя всегда больше размера ячейки сетки. Для надводных конструкций — минимум на треть, для подводных — в два раза. При выборе щебня в Харькове и других регионах для габионов несущего типа следует проверять марку прочности — она должна быть не ниже М600.

После укладки наполнитель засыпается на 5 см выше края контейнера. Это обязательное условие: камень даёт усадку под вертикальной нагрузкой, и без запаса поверхность конструкции просядет ниже проектной отметки.

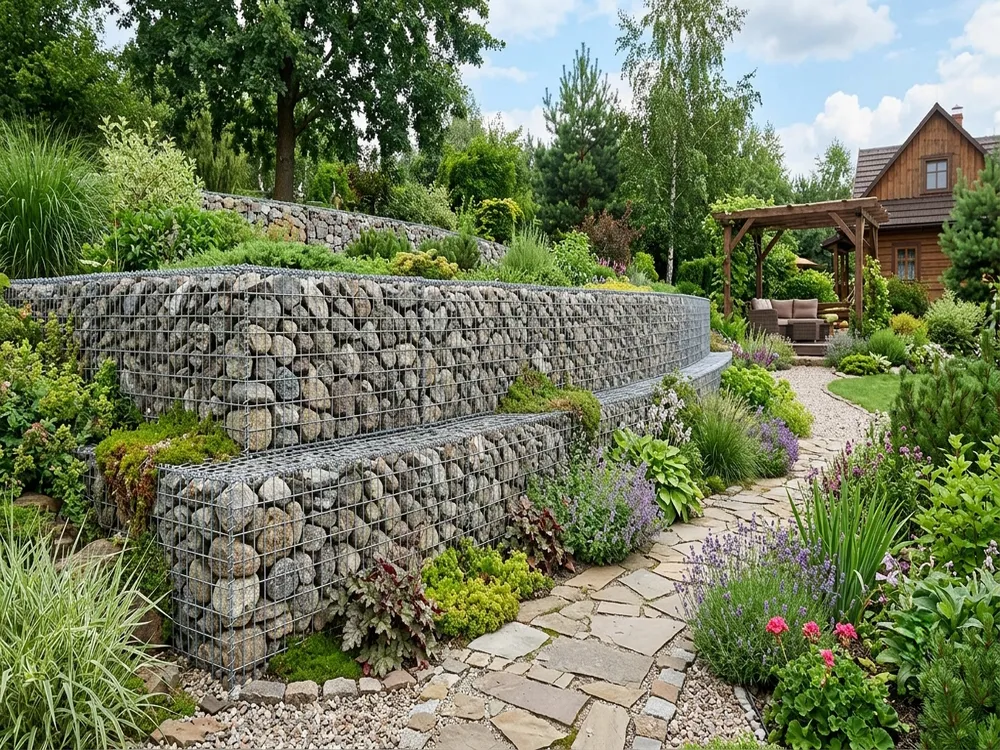

Подпорные стенки из габионов: размеры, пропорции и основание

Подпорная стенка из габионов работает как гравитационное сооружение. Её устойчивость обеспечивается собственным весом, поэтому пропорции между высотой и шириной основания имеют принципиальное значение.

Общее правило для частных участков: ширина основания составляет не менее 0,6 от высоты стенки. Стенка высотой 1,5 м требует основания шириной не менее 0,9 м. Для стенок выше 1 м конструкцию выполняют ступенчатой — смещение каждого следующего ряда внутрь на 1/6–1/8 его ширины на каждый метр высоты. Максимальная высота без устройства берм — 8 м; свыше этого показателя нормативные документы требуют горизонтальных уступов.

Перевязка между рядами обязательна: минимальное смещение вертикальных швов между соседними рядами — 25 см. Верхние габионы не могут нависать над нижними более чем на 15 см.

Когда нужен фундамент, а когда достаточно уплотнённого грунта

Невысокие конструкции до 1 м устанавливаются на уплотнённый и выровненный грунт без фундамента — при условии достаточной несущей способности основания. Площадку предварительно расчищают и выравнивают.

При высоте стенки более 1 м под первым рядом коробчатых габионов укладывают матрасы Рено в качестве фундаментного элемента. Матрасы Рено равномерно распределяют точечную нагрузку по площади и снижают неравномерную осадку. За стенкой устраивают обратную засыпку из дренирующего материала — щебня или крупнозернистого песка — слоем не менее 30 см.

Декор из сетки и камня: идеи для участка

Габионы давно вышли за рамки инженерных конструкций. Гибкость формы и разнообразие наполнителей позволяют создавать элементы, органично вписывающиеся в любой стиль сада.

Наиболее распространённые декоративные применения на частном участке:

• Садовая мебель. Коробчатые габионы высотой 45–50 см служат основанием для скамеек. Сверху кладут деревянную столешницу толщиной 40–50 мм. Габион высотой 75 см с такой же столешницей превращается в барную стойку или садовый стол.
• Клумбы и кашпо. Невысокие короба 30–50 см заполняют декоративной галькой или мрамором, а внутрь устанавливают горшки с растениями. Круглые и шаровидные формы изготавливаются из сварной сетки.
• Зоны барбекю. Габионы заменяют кирпичную кладку: конструкция собирается без раствора, выдерживает тепловую нагрузку от камня-наполнителя и легко демонтируется.
• Декоративные ограждения и зонирование. Пергоны — узкие короба из оцинкованного прутка — используют для ограждения клумб, зонирования дорожек и арок.

Подсветка существенно меняет ночной облик конструкции. Эрклез или цветное стекло в качестве наполнителя в сочетании со светодиодной лентой внутри короба даёт эффект, который сложно воспроизвести другими материалами.

Типичные ошибки при монтаже габионов и как их избежать

Большинство проблем с габионными конструкциями возникает не из-за материалов, а из-за нарушения технологии. Наиболее распространённые ошибки и их последствия:

• Фракция камня меньше ячейки сетки. Мелкий наполнитель высыпается сквозь сетку — конструкция теряет массу и устойчивость. Проверка: диаметр наименьшего камня должен превышать размер ячейки минимум на 20%.
• Отсутствие перевязки между рядами. Вертикальные швы совпадают — стенка расслаивается под боковой нагрузкой. Минимальное смещение швов: 25 см.
• Пропуск дренажного слоя за стенкой. Вода накапливается за подпорной стенкой, увеличивает давление грунта и ускоряет разрушение. Дренажный слой из щебня или песка толщиной 30 см — обязателен.
• Вертикальная укладка без ступенчатости при высоте более 1 м. Прямая стенка без отступа неустойчива к опрокидыванию. Каждый следующий ряд смещается внутрь на 1/6–1/8 ширины.
• Отсутствие засыпки с запасом на усадку. Без +5 см выше края контейнера поверхность стенки просядет и появятся неровности между блоками.

Соблюдение этих правил гарантирует, что конструкция с годами будет только прочнее — вместе с ростом растительности в пустотах между камнями.
